產品名稱：	升降式止回閥	產品型號：	H41H、H41W
公稱通徑：	DN15～DN300	結構形式：	升降式
公稱壓力：	1.6MPa～10.0MPa	連接方式：	焊接、法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	介質推動
閥體材質：	鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	上海凱利科閥門有限公司

產品說明

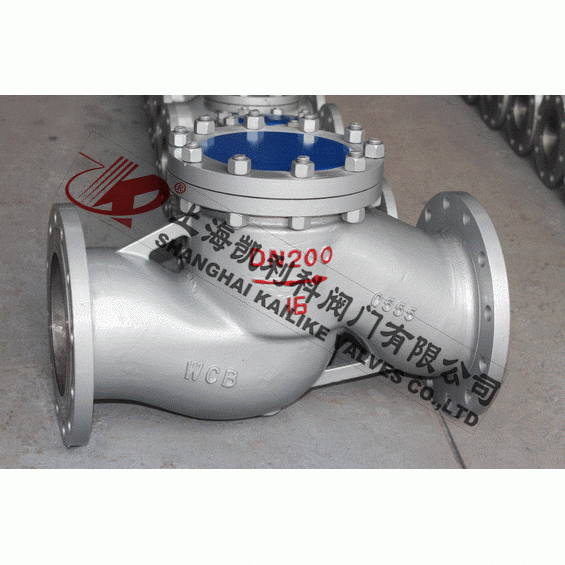

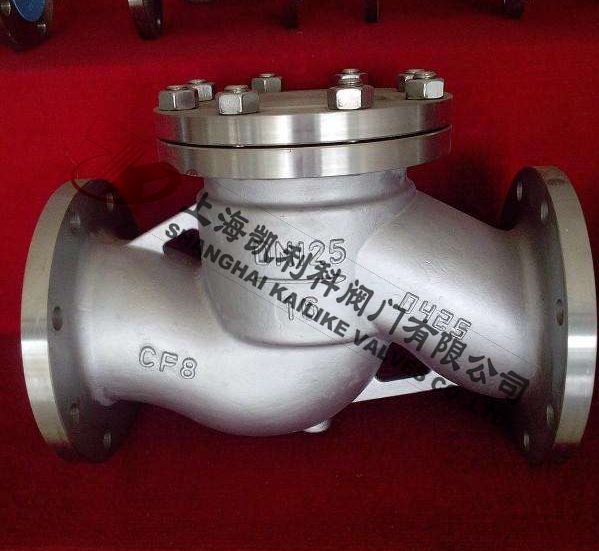

H41H、H41W升降式止回閥廣泛適用于公稱壓力PN1.6～10.0MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。

結構特點

1、產品結構緊湊合理、密封可靠、性能優(yōu)良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現(xiàn)象。
6、流道通暢、流體阻力小。

零件材料

零件名稱	材料牌名
閥體	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥蓋	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥瓣	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
墊片	石墨纏繞墊片	石墨纏繞墊片	聚四氟乙稀纏繞墊片	聚四氟乙稀纏繞墊片

技術參數

公稱壓力	殼體材料				試驗壓力(Mpa)
PN（MPa）	WCB	ZGCr5Mo(C5)	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	強度試驗	液體密封
1.6	H41H-16C	H41Y-16I	H41W-16P	H41W-16R	2.4	1.8
2.5	H41H-25	H41Y-25I	H41W-25P	H41W-25R	3.8	2.8
4.0	H41H-40	H41Y-40I	H41W-40P	H41W-40R	6.0	4.4
6.4	H41H-64	H41Y-64I	H41W-64P	H41W-64R	9.6	7.1
10.0	H41H-100	H41Y-100I	H41W-100P	H41W-100R	15.0	11.0
適用溫度	-29-425℃	≤550℃	-40-200℃	-40-200℃	超出溫度范圍，請訂貨時注明
適用介質	水蒸氣、油品等		硝酸等	醋酸等

外形結構圖



主要外形尺寸

型號	公稱通徑	尺寸(mm)
	DN(mm)	L	D	D1	D2	D6	b	Z-φd	H
H41H-16C	15	130	95	65	45		14	4-14	77
	20	150	105	75	55		14	4-14	80
	25	160	115	85	65		14	4-14	85
	32	180	135	100	75		16	4-18	95
	40	200	145	110	85		16	4-18	105
	50	230	160	125	100		16	4-18	120
	65	290	180	145	120		18	8-18	130
	80	310	195	160	135		20	8-18	140
	100	350	215	180	155		20	8-18	155
	125	400	245	210	185		22	8-18	180
	150	480	280	240	210		24	8-23	215
	200	600	335	295	265		26	12-23	260
	250	730	405	355	320		30	12-25	315
H41H-25	15	130	95	65	45		16	4-14	100
	20	150	105	75	55		16	4-14	105
	25	160	115	85	65		16	4-14	120
	32	180	135	100	78		18	4-18	130
	40	200	145	110	85		18	4-18	135
	50	230	160	125	100		20	4-18	149
	65	290	180	145	120		22	8-18	160
	80	310	195	160	135		22	8-18	170
	100	350	230	190	160		24	8-23	194
	125	400	270	220	188		28	8-25	222
	150	480	300	250	218		30	8-25	255
	200	600	360	310	278		34	12-25	312
H41H-40	15	130	95	65	45	40	16	4-14	80
	20	150	105	75	55	51	16	4-14	100
	25	160	115	85	65	58	16	4-14	110
	32	180	135	100	78	66	18	4-18	120
	40	200	145	110	85	76	18	4-18	140
	50	230	160	125	100	88	20	4-18	145
	65	290	180	145	120	110	22	8-18	160
	80	310	195	160	135	121	22	8-18	170
	100	350	230	190	160	150	24	8-23	195
	125	400	270	220	188	176	28	8-25	225
	150	480	300	250	218	204	30	8-23	255
	200	600	375	320	282	260	38	12-30	318
H41H-64	15	170	105	75	55	40	20	4-14	75
	20	190	125	90	68	51	22	4-18	110
	25	210	135	100	78	58	24	4-18	125
	32	230	150	110	82	66	24	4-23	152
	40	260	165	125	95	76	24	4-23	168
	50	300	175	135	105	88	26	4-23	170
	65	340	200	160	130	110	28	8-23	188
	80	380	210	170	140	121	30	8-23	205
	100	430	250	200	168	150	32	8-25	230
H41H-100	15	170	105	75	55	40	20	4-14	100
	20	190	125	90	68	51	22	4-18	110
	25	210	135	100	78	58	24	4-18	125
	32	230	150	110	82	66	24	4-23	140
	40	260	165	125	95	76	26	4-23	170
	50	300	195	145	112	88	38	8-25	185
	65	340	220	170	138	110	32	8-25	200
	80	380	230	180	148	121	34	8-25	235

安裝維護

1、本閥門通路兩端須堵塞，存在干燥通風的室內。如長期存放，應經常檢查防銹蝕。
2、安裝前應將閥門清洗干凈，并消除在運輸過程中造成的缺陷。
3、安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。
4、升降式垂直瓣止回閥應安裝在垂直管道上。
5、升降式水平瓣止回閥應安裝在水平管道上。
6、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
7、安裝止回閥時，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。底閥應安裝在水泵吸水管路的底端。
8、通式升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而上流動。
9、止回閥關閉時，會在管路中產生水錘壓力，嚴重時會導致閥門、管路或設備的損壞，尤其對于大口管路或高壓管路，故應引起止回閥選用者的高度注意。


聲明：【H41H,H41W升降式止回閥】規(guī)格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H41H,H41W升降式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
