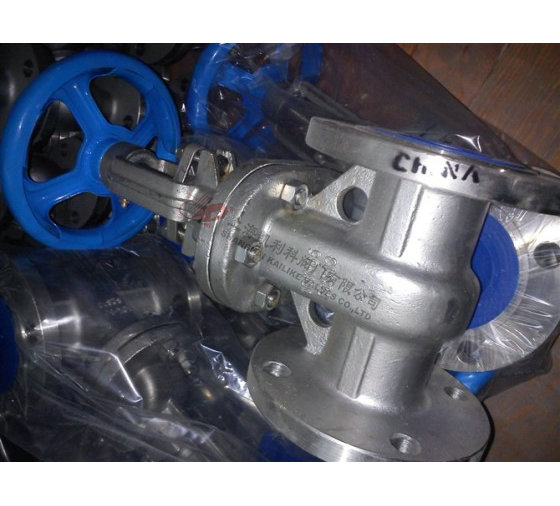

Z41H日標閘閥適用于JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。 通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。 驅動方式 手動、傘齒輪傳動及電動。
| 產品名稱： | 日標閘閥 | 產品型號： | Z40H |
| 公稱通徑： | DN15～DN800 | 結構形式： | 閘板式 |
| 公稱壓力： | 10K-20K | 連接方式： | 法蘭 |
| 適用溫度： | -20ºC～+150ºC～425ºC～550ºC | 驅動方式： | 手動、傘齒輪、電動、氣動、液動 |
| 閥體材質： | WCB、鑄鋼、碳鋼、鍛鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽 | 生產廠家： | 上海凱利科閥門有限公司 |
| 設計與制造 Design and Manufacture |
結構長度 Face to face/ End to end |
法蘭尺寸 FlangeDimension |
壓力-溫度Pressure Temperature Lating | 試驗-檢驗Inspection and Test |
| JIS B2073 B2083 | JIS B2002 | JIS B2212 B2214 | JIS B2073 B2083 | JIS B2003 |
|
設計與制造 Design and Manufacture |
強度試驗 Shell Test |
水密封試驗 WaterSeal Test |
氣密封試驗 Air SealTest |
|||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.0 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 |
| 300 | 7.7 | 1110 | 5.7 | 815 | ||
| 600 | 15.3 | 2220 | 11.3 | 630 | ||
| 900 | 23.0 | 3330 | 17 | 2445 | ||
| 體蓋瓣 Body Cover Disc |
閥桿 Stem |
密封面 Sealing Face |
墊片（環） Sealing Shim |
填料 Packing | 工作溫度℃ Working Temperature | 適用介質Suitable Medium |
| WCB | 2Cr13 |
13Cr STL 木體材料 With Body Material 尼龍 Nylon |
增強柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite 1Cr13/Flexible Graphite SFB-2 08軟鋼 08 Soft Steal F304 F316 F304L F316L |
柔性石墨 增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE |
≤425 |
水 蒸汽 油品 Water Steam Petroleum Products |
| WC1 | 38CrMoAl 25Cr2MoV | ≤425 | ||||
| WC6 | ≤540 | |||||
| WC9 | ≤570 | |||||
| C5 C12 | ≤540 | |||||
| CF8 | F304 | ≤200 |
硝酸 醋酸 尿素 Nitric acid Acetic acid |
|||
| CF8M | F316 | |||||
| CF3 | F304L | |||||
| CF3M | F316L |
| DN（mm） | in | L | D | D1 | D2 | b | n-φd | H | D0 | W(kg) |
| 50 | 2 | 178 | 155 | 120 | 100 | 16 | 4-19 | 409 | 200 | 24 |
| 65 | 21/2 | 190 | 175 | 140 | 120 | 18 | 4-19 | 535 | 250 | 31 |
| 80 | 3 | 203 | 185 | 150 | 130 | 18 | 8-19 | 570 | 250 | 40 |
| 100 | 4 | 229 | 210 | 175 | 155 | 18 | 8-19 | 590 | 250 | 55 |
| 150 | 6 | 267 | 280 | 240 | 215 | 22 | 8-23 | 630 | 300 | 90 |
| 200 | 8 | 292 | 330 | 290 | 265 | 22 | 12-23 | 960 | 350 | 145 |
| 250 | 10 | 330 | 400 | 355 | 325 | 24 | 15-25 | 1158 | 400 | 230 |
| 300 | 12 | 356 | 450 | 400 | 370 | 24 | 16-25 | 1378 | 450 | 330 |
| 350 | 14 | 381 | 490 | 445 | 415 | 26 | 16-25 | 1543 | 500 | 460 |
| 400 | 16 | 406 | 560 | 510 | 475 | 28 | 16-27 | 1738 | 600 | 600 |
| 450 | 18 | 432 | 620 | 565 | 530 | 30 | 20-27 | 1959 | 600 | 980 |
| 500 | 20 | 457 | 675 | 620 | 585 | 30 | 20-27 | 2214 | 680 | 960 |
| DN（mm） | in | L | D | D1 | D2 | b | n-φd | H | D0 | W(kg) |
| 50 | 2 | 216 | 155 | 120 | 100 | 18 | 8-19 | 480 | 200 | 32 |
| 65 | 21/2 | 241 | 175 | 140 | 120 | 20 | 8-19 | 510 | 250 | 39 |
| 80 | 3 | 283 | 200 | 160 | 135 | 22 | 8-23 | 580 | 280 | 55 |
| 100 | 4 | 305 | 225 | 185 | 160 | 24 | 8-23 | 700 | 350 | 80 |
| 150 | 6 | 403 | 305 | 260 | 230 | 28 | 12-25 | 940 | 400 | 160 |
| 200 | 8 | 419 | 350 | 305 | 275 | 30 | 12-25 | 1190 | 450 | 250 |
| 250 | 10 | 457 | 430 | 380 | 345 | 34 | 12-27 | 1390 | 500 | 370 |
| 300 | 12 | 502 | 480 | 430 | 395 | 35 | 16-27 | 1600 | 500 | 560 |
| 350 | 14 | 762 | 540 | 480 | 440 | 40 | 16-33 | 1750 | 600 | 870 |
| 400 | 16 | 838 | 605 | 540 | 495 | 46 | 16-33 | 1900 | 600 | 1150 |
| 450 | 18 | 914 | 675 | 605 | 560 | 48 | 20-33 | 2320 | 650 | 1270 |
聲明：【Z41H日標閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z41H日標閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
