日標法蘭

日標法蘭是工業管道上的連接件，標準是JIS、JPI系列，用于管端之間相互連接的必備附件，日標法蘭盤又叫法蘭凸緣盤或突緣。日標法蘭盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

產品名稱：	日標法蘭	產品型號：	JIS、JPI
公稱通徑：	DN15～DN600	結構形式：	圓形
公稱壓力：	10K～20K～30K	連接方式：	法蘭
適用溫度：	-196～+100℃～+650℃	制作方式：	鑄造、鍛造
閥體材質：	鑄鋼、碳鋼、鍛鋼、不銹鋼	制造標準：	日標JIS、JPI
適用介質：	水、蒸汽、燃氣、氣體及腐蝕性液體等	生產廠家：	上海凱利科閥門有限公司

產品說明

日標法蘭是工業管道上的連接件，標準是JIS、JPI系列，用于管端之間相互連接的必備附件，日標法蘭盤又叫法蘭凸緣盤或突緣。日標法蘭盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

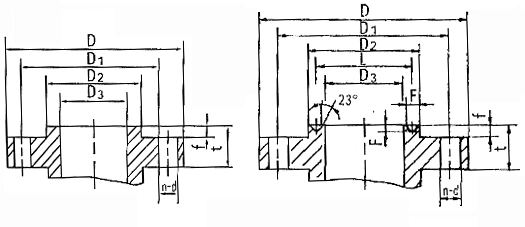

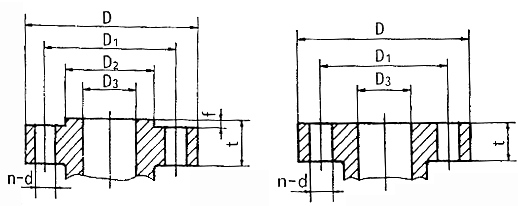

結構圖

Jis 10K RF mm 整體鋼制管法蘭 JIS B2212-B2214-1999

Jis10K RF	DN	D	K	L	螺栓n-Th	d	f	C
	100	210	175	19	8-M16	155	2	18
	125	250	210	23	8-M20	185	2	20
	150	280	240	23	8-M20	215	2	22
	200	330	290	23	12-M20	265	2	22
	250	400	355	25	12-M22	325	2	24
	300	445	400	25	16-M22	370	3	24
	350	490	445	25	16-M22	415	3	26
	400	560	510	27	16-M24	475	3	28
	450	620	565	27	20-M24	530	3	30
	500	675	620	27	20-M24	585	3	30

Jis 20K RF mm 整體鋼制管法蘭 JIS B2212-B2214-1999

Jis20K RF	DN	D	K	L	螺栓n-Th	d	f	C
	100	255	185	23	8-M20	160	2	24
	125	270	225	25	8-M22	195	2	26
	150	305	260	25	12-M22	230	2	28
	200	350	305	25	12-M22	275	2	30
	250	430	380	27	12-M24	345	2	34
	300	480	430	27	16-M24	395	3	35
	350	540	480	33	16-M30×3	440	3	40
	400	605	540	33	16-M30×3	495	3	46
	450	675	605	33	20-M30×3	560	3	48
	500	730	660	33	20-M30×3	615	3	50

JIS 10K、16K、20K、30K、40K、63K、RF、FF 法蘭尺寸表

JIS 10K、RF、FF mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑	法蘭厚度	連接部分凸出高度	螺栓孔數量與直徑	螺栓直徑
DN	D	D1	D2	D3	t^*	f	n-d	M
20	100	75	58	19	14 　18	1	4-15	12
25	125	90	70	25	14 　18	1	4-19	16
40	140	105	85	38	16 　20	2	4-19	16
50	155	120	100	51	16 　20	2	4-19	16
65	175	140	120	61	18 　22	2	4-19	16
80	185	150	130	76	18　 22	2	8-19	16
100	210	175	155	102	18 　24	2	8-19	16
125	250	210	185	125	20　 24	2	8-23	20
150	280	240	215	152	22　 26	2	8-23	20
200	330	290	265	204	22　 26	2	8-23	20
250	400	355	325	254	24　 30	2	12-25	22
300	415	400	375	305	24　 32	3	16-25	22

JIS 16K、RF、FF mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑	法蘭厚度	連接部分凸出高度	螺栓孔數量與直徑	螺栓直徑
DN	D	D1	D2	D3	t^*	f	n-d	M
20	100	75	58	19	14　 18	1	4-15	12
25	125	60	70	25	14　 18	1	4-19	16
40	140	105	85	38	16　 20	2	4-19	16
50	155	120	100	51	16　 20	2	8-19	16
65	175	140	120	64	18　 22	2	8-19	16
80	200	160	135	76	20　 24	2	8-23	20
100	225	185	160	102	22 　26	2	8-23	20
125	270	225	195	125	22 　26	2	12-25	22
150	305	260	230	152	24 　28	2	12-25	22
200	350	305	275	204	26 　30	2	12-25	22
250	430	380	345	254	28　 34	2	12-27	24
300	480	430	395	305	30　 36	3	16-27	24

JIS 20K、RF、FF mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑	法蘭厚度	連接部分凸出高度	螺栓孔數量與直徑	螺栓直徑
DN	D	D1	D2	D3	t^*	f	n-d	M
20	100	75	58	19	16 18	1	4-15	12
25	125	90	70	25	16 20	1	4-19	16
40	140	105	85	38	18 22	2	4-19	16
50	155	120	100	51	18 22	2	8-19	16
65	175	140	120	64	20 24	2	8-19	16
80	200	160	135	76	22 26	2	8-23	20
100	225	185	160	102	24 28	2	8-23	20
125	270	225	195	125	26 30	2	12-25	22
150	305	260	230	152	28 32	2	12-25	22
200	350	305	275	204	30 34	2	12-25	22
250	430	380	345	254	34 38	2	12-27	24
300	480	430	395	305	36 40	3	16-27	24

*t值中較小值為鋼及可鍛鑄鐵法蘭；較大值為鑄鐵法蘭。

JIS 30K、RF、FF mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑	法蘭厚度	連接部分凸出高度	螺栓孔數量與直徑	螺栓直徑
DN	D	D1	D2	D3	t^*	f	n-d	M
20	120	85	60	19	18	1	4-19	16
25	130	95	70	25	20	1	4-19	16
40	160	120	90	38	22	2	4-23	20
50	165	130	105	51	22	2	8-19	16
65	200	160	130	64	26	2	8-23	20
80	210	170	140	76	28	2	8-23	20
100	240	195	160	102	32	2	8-25	22
125	275	230	195	125	36	2	8-25	22
150	325	275	235	152	38	2	12-27	24
200	370	320	280	204	42	2	12-27	24
250	450	390	345	254	48	2	12-33	30
300	515	450	405	305	52	3	16-39	30

JIS 40K、RF、FF

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑	法蘭厚度	連接部分凸出高度	螺栓孔數量與直徑	螺栓直徑
DN	D	D1	D2	D3	t^*	f	n-d	M
20	120	85	60	19	20	1	4-19	16
25	130	95	70	25	22	1	4-19	16
40	160	120	90	38	24	2	4-23	20
50	165	130	105	51	26	2	8-19	16
65	200	160	130	64	30	2	8-23	20
80	210	170	140	76	32	2	8-23	20
100	250	205	165	102	36	2	8-25	22
125	300	250	200	125	40	2	8-27	24
150	355	295	240	152	44	2	12-33	30
200	405	345	290	200	50	2	12-33	30
250	475	440	355	247.5	56	2	12-33	30
300	540	470	440	298.5	60	3	16-39	36

JIS 63K、RF、FF mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑	法蘭厚度	連接部分凸出高度	螺栓孔數量與直徑	螺栓直徑
DN	D	D1	D2	D3	t	f	n-d	M
25	140	100	70	22	27	1	40-23	20
40	175	130	90	35	32	2	4-25	22
50	185	145	105	48	34	2	8-23	20
65	220	175	130	57	38	2	8-25	22
80	230	185	140	73	40	2	8-25	22
100	270	220	165	99	44	2	8-27	24
125	325	265	200	121	50	2	8-33	30
150	365	305	240	146	52	2	12-33	30
200	425	360	290	190	58	2	12-33	30
250	500	430	355	238	68	2	12-39	36
300	560	485	410	283	77	3	16-39	36

JPI 150、300、600RF、RJ法蘭尺寸表

JPI 150RF mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑	法蘭厚度	連接部分凸出高度	螺栓孔數量與直徑	螺栓直徑
DN	D	D1	D2	D3	t	f	n-d	M
20	98	70.0	43	19	12.7	1.6	4-15	12
25	108	79.5	51	25	14.3	1.6	4-15	12
40	127	98.5	73	38	17.5	1.6	4-15	12
50	152	120.5	92	51	19.1	1.6	4-19	16
65	178	139.5	105	64	22.3	1.6	4-19	16
80	190	152.5	127	76	23.9	1.6	4-19	16
100	229	190.5	157	102	23.9	1.6	8-19	16
125	254	216.0	186	125	23.9	1.6	8-22	20
150	279	241.5	216	152	25.4	1.6	8-22	20
200	343	298.5	270	204	28.6	1.6	8-22	20
250	406	362.0	324	254	30.2	1.6	12-25	22
300	483	432.0	381	305	31.8	1.6	12-25	22

JPI 300RF mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑	法蘭厚度	連接部分凸出高度	螺栓孔數量與直徑	螺栓直徑
DN	D	D1	D2	D3	t	f	n-d	M
20	117	82.5	43	19	15.9	1.6	4-19	16
25	124	89.0	51	25	17.5	1.6	4-19	16
40	156	114.5	73	38	20.7	1.6	4-22	20
50	165	127.0	92	51	22.3	1.6	8-19	16
65	190	149.0	105	64	25.4	1.6	8-22	20
80	210	168.0	127	76	28.6	1.6	8-22	20
100	254	200.0	157	102	31.8	1.6	8-22	20
125	279	235.0	186	125	35.0	1.6	8-22	20
150	318	270.0	216	152	36.6	1.6	12-22	20
200	381	330.0	270	204	41.3	1.6	12-25	22
250	444	387.5	324	254	47.7	1.6	16-29	27
300	521	451.0	381	305	50.8	1.6	16-32	30

JPI 600RF mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑	法蘭厚度	連接部分凸出高度	螺栓孔數量與直徑	螺栓直徑
DN	D	D1	D2	D3	t	f	n-d	M
20	117	82.5	43	19	22.3	1.6	4-19	16
25	124	89.0	51	25	23.9	1.6	4-19	16
40	156	114.5	73	38	28.7	1.6	4-22	20
50	165	127	92	51	31.8	1.6	8-19	16
65	190	149	105	64	35	1.6	8-22	20
80	210	168	127	76	38.2	1.6	8-22	20
100	273	216	157	102	44.5	1.6	8-25	22
125	330	266.5	186	125	50.9	1.6	8-29	27
150	356	292.0	216	152	54.1	1.6	12-29	27
200	419	349	270	200	62	1.6	12-32	30
250	508	432	324	247.5	69.9	1.6	16-35	33
300	559	489	381	298.5	73.1	1.6	16-35	33

JPI 150RJ mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑	梯形槽中心圓直徑	梯形槽深度	梯形槽寬度	法蘭厚度	連接部分凸出高度	螺栓孔數量與直徑	螺栓直徑
DN	D	D1	D2	D3	L	F	E	t	f	n-d	M
25	108	79.5	63.5	25	47.625	8.731	6.4	20.7	6.4	4-15	12
40	127	98.5	82.6	38	65.088	8.831	6.4	23.9	6.4	4-15	12
50	152	120.5	101.6	51	82.550	8.731	6.4	25.5	6.4	4-15	16
65	178	139.5	120.6	64	101.600	8.731	6.4	28.7	6.4	4-19	16
80	190	152.5	133.1	76	114.300	8.731	6.4	30.3	6.4	4-19	16
100	229	190.5	171.1	102	149.225	8.731	6.4	30.3	6.4	8-19	16
125	254	216.0	193.7	125	171.150	8.731	6.4	30.3	6.4	8-22	20
150	279	241.5	219.1	152	193.675	8.731	6.4	31.8	6.4	8-22	20
200	343	298.5	273.0	204	247.650	8.731	6.4	35	6.4	8-22	20
250	406	362.0	330.2	254	304.200	8.731	6.4	36.6	6.4	12-25	22
300	483	432.0	406.1	305	381.000	8.731	6.4	38.2	6.4	12-25	22

JPI 300RJ mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑	梯形槽中心圓直徑	梯形槽深度	梯形槽寬度	法蘭厚度	連接部分凸出高度	螺栓孔數量與直徑	螺栓直徑
DN	D	D1	D2	D3	L	F	E	t	f	n-d	M
20	117	82.5	63.5	19	42.862	8.731	6.4	22.3	6.4	4-19	16
25	124	89.0	69.8	25	50.800	8.731	6.4	23.9	6.4	4-19	16
40	156	114.5	90.5	38	68.262	11.906	6.4	27.1	6.4	4-22	20
50	165	127.0	108.0	51	82.550	11.906	8.0	28.7	8.0	8-19	16
65	190	149.0	127.0	64	101.600	11.906	8.0	31.8	8.0	8-22	20
80	210	168.0	146.0	76	123.825	11.906	8.0	35	8.0	8-22	20
100	254	200.0	174.6	102	149.225	11.906	8.0	38.2	8.0	8-22	20
125	279	235.0	209.6	125	180.975	11.906	8.0	41.4	8.0	8-22	20
150	318	270.0	241.3	152	211.138	11.906	8.0	43	8.0	12-22	20
200	381	330.0	301.6	204	269.875	11.906	8.0	47.7	8.0	12-25	22
250	444	387.0	355.6	254	323.850	11.906	8.0	54.1	8.0	16-29	27
300	521	451.0	412.8	305	381.000	11.906	8.0	57.2	8.0	16-32	30

JPI 600RJ mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑	梯形槽中心圓直徑	梯形槽深度	梯形槽寬度	法蘭厚度	連接部分凸出高度	螺栓孔數量與直徑	螺栓直徑
DN	D	D1	D2	D3	L	F	E	t	f	n-d	M
20	117	82.5	63.5	19	42.862	8.731	6.4	22.3	6.4	4-19	16
25	124	89.0	69.8	25	50.800	8.731	6.4	23.9	6.4	4-19	16
40	156	114.5	90.5	38	68.262	8.731	6.4	28.7	6.4	4-22	20
50	165	127.0	108.0	51	82.550	11.906	8.0	31.8	8.0	8-19	16
65	190	149.0	127.0	64	101.600	11.906	8.0	35.0	8.0	8-22	20
80	210	168.0	146.0	76	123.825	11.906	8.0	38.2	8.0	8-22	20
100	270	216.0	174.6	102	149.225	11.906	8.0	44.5	8.0	8-25	22
125	330	266.5	209.6	125	180.975	11.906	8.0	50.9	8.0	8-29	27
150	356	292	241.3	152	211.138	11.906	8.0	54.1	8.0	12-29	27
200	419	349	301.6	200	269.875	11.906	8.0	62.0	8.0	12-32	30
250	508	432	355.6	247.5	323.850	11.906	8.0	69.9	8.0	16-35	33
300	559	489	412.8	298.5	381.000	11.906	8.0	73.1	8.0	20-35	33
