產品名稱：	英標氣動襯膠隔膜閥	產品型號：	EG6K41J
公稱通徑：	DN15～DN250	結構形式：	隔膜式
公稱壓力：	0.6MPa～1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-29ºC～+150ºC	驅動方式：	氣動（常開）
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、英標BS
適用介質：	王水、硫酸、鹽酸、氫氟酸等	生產廠家：	上海凱利科閥門有限公司

產品說明

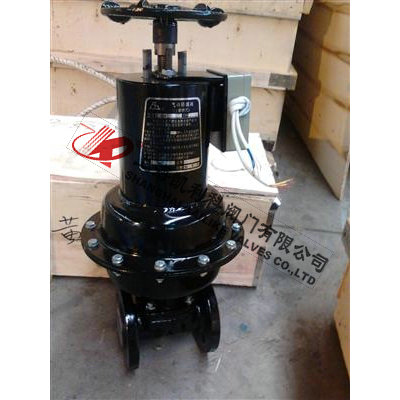

EG6K41J英標氣動襯膠隔膜閥開啟和關閉是由氣動執行器帶動閥桿的上下運動來實現。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。

產品特點

1、隔膜可更換，維護費用低。
2、沒有填料函，因此沒有外漏。
3、流線型的流道，使得壓力損失小。
4、彈性密封的開閉件，確保沒有內漏。
5、流體通道是直的，因此流體損失更小，磨損更小。
6、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕。
7、由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
8、視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。

性能規范

型號	公稱壓力PN(MPa)	試驗壓力Ps(MPa)		適用介質	工作溫度(℃)
		殼體試驗	密封試驗
EG6K41-6	0.6	0.9	0.66	W.非腐蝕性流體J.一般腐蝕性流體Fs.強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外）	≤100 ≤85 ≤150
EG6K41-10	0.4	0.6	0.44
EG6K41-16	1.6	2.4	1.76

襯里材質

襯里材質（代號）	適用溫度	適用介質
硬橡膠（NR）	-10 o C～85 o C	除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。
軟橡膠（BR）	-10 o C～85 o C ]	具有良好的耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。
丁基膠（IIR）	-10 o C～120 o C	抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。
氯丁膠	（CR）-10 o C～120 o C	動物油、植物油和無機潤滑油及pH值變化范圍很大的腐蝕性泥漿，抗磨性好。
鑄鐵不視裹	-40 o C～100 o C	非腐蝕性介質

隔膜材質

隔膜材質（代號）	適宜溫度	適用介質
丁基膠（B級）	-40 o C～100 o C	良好的耐酸堿性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。
天然膠（Q級）	-50 o C～100 o C	用于凈化水、無機鹽、稀釋無機酸。

零件材料

序號	名稱	材料
1	體閥	鑄鐵
2	襯囊層	橡膠
3	隔膜	橡膠
4	閥瓣	鑄鐵
5	閥蓋	鑄鐵
6	閥桿	碳鋼
7	手輪	鑄鐵
8	活塞	碳鋼
9	彈簧	2Cr13
10	氣缸蓋	鑄鐵
11	上閥桿	2Cr13
12	手輪	鑄鐵

外形結構圖

主要外形尺寸

型號	公稱通徑	尺寸										氣動裝置			質量
	DNmm	L		f	D1	D	D0	n-d	H	B	代號	耗氣量(cm3)	氣源壓力(MPa)	氣源接頭	(㎏)
		J型	W型								ES
EG6K41J-16	20	121	117	2	75	105	140	4-13．5	343	168	68	163.9	0.3	1∕8	6.3
	25	131	127	2	85	115	140	4-13．5	345	168	68	196.7	0．3-0．4	1∕8	7.3
	32	150	146	2	100	140	140	4-17．5	363	260	68	229.4	0．3-0．4	1∕8	8.3
	40	163	159	2	110	150	140	4-17．5	430	260	69	1459	0．3-0．4	1∕4	14.3
	50	194	190	2	125	165	140	4-17．5	575	260	70	3163	0．3-0．4	1∕4	26
EG6K41J-10	65	220	216	2	145	185	140	4-17．5	588	260	70	3243	0．3-0．4	1∕4	30.8
	80	258	254	2	160	200	165	8-17．5	769	425	71	6637	0．4-0．5	3∕8	64.9
	100	309	305	2	180	220	280	8-17．5	816	425	71	6948	0．4-0．5	3∕8	70.3
	125	362	356	3	210	250	280	8-17．5	820	425	71	7374	0．4-0．5	3∕8	80.7
	150	412	406	3	240	285	280	8-2 2	920	549	72	10652	0.5	3∕8	131
EG6K41J-6	200	527	521	4	295	340	280	8-2 2	1010	549	72	16715	0.5	3∕8	212



聲明：【EG6K41J英標氣動襯膠隔膜閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的EG6K41J英標氣動襯膠隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
